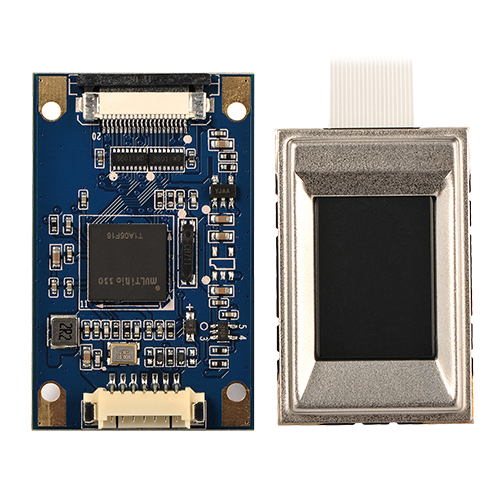

Емкостной встраиваемый модуль отпечатков Bio30M

Емкостной встраиваемый модуль отпечатков Bio30M

Доступен бесплатный SDK для разработки собственных приложений.

Простая интеграция с наименьшим размером без каких-либо дополнительных аксессуаров.

Емкостной сенсор снятия отпечатков пальцев.

Обзор
Скачать

Емкостной встраиваемый модуль отпечатков Bio30M — это усовершенствованный встраиваемый электро-силиконовый модуль для отпечатков пальцев, разработанный ZKTeco для системной интеграции в специализированные устройства. Он имеет встроенный алгоритм ZKTeco ZKFinger V10.0 для отпечатков пальцев и  высокопроизводительный процессор с ядром ARM и всемирно известный полупроводниковый датчик отпечатков пальцев. Bio30M  компактно сконструирован с небольшими размерами, простотой разработки, быстрой сборкой, высокой способностью к защите от подделки, множеством интерфейсов, что позволяет легко встраивать его в различные оконечные устройства.

Технические характеристики встраиваемый модуль отпечатков Bio30M

Модель Bio30M
Тип сенсора Емкостной, электро-силикон
CPU 280 MHz DSP
Флеш память 32 МB
SoC RTOS
Шифрование данных Да
Защита от брызг воды Нет
Работа с проблемными пальцам Да, сухие, мокрые, шершавые
Потребление 5V:200mA сканирование; 5V:100mA idle (ожидание отпечатка)
Защита от поддельных отпечатков Нет
LED подсветка Нет
Сертификаты FCC, CE, RoHS, PIV
Питание 5V (USB) / 3.3V(TTL-RS232)
Ток 200mA
Интерфейс UART (115200bps / TTL3.3V) / USB 2.0
Разъем интерфейса Molex 51021- 0700 ( 7 pin; 1.25 mm)
Разрешение изображения 508 dpi
Зона окна сканирования 12.8*18 мм
Размер изображения 256*360 pixel
Размер Материнская плата: 42.0*26.0*5.08мм (L*W*H)
Сенсор: 35.0*23.0*3.66мм (L*W*H)
Формат изображения RAW,BMP,JPG
Шаблоны ZKFinger V10.0 ; ISO19794-2 ; ANSI-378
Размер шаблона 1- 4KB (ZKFinger V10.0);1568 B (ISO 19794-2)
Уровней серого 256
Температура эксплуатации -20 °C ~ +50 °C; 90% r.h.

Руководство по выбору встраиваемого модуля отпечатков

431 KB
User Manual
2019-02-17
Загрузить
